Y42X-16P不銹鋼法蘭水用減壓閥技術參數
Y42X水用減壓閥屬于直接作用式薄膜彈簧減壓閥。Y42X型直接作用彈簧薄膜式減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。不銹鋼法蘭減壓閥Y42X-16P是一種用于流體控制的重要設備，廣泛應用于各種工業領域。它具有的結構和功能，能夠有效地調節流體的壓力，保證系統的穩定運行。本文將對不銹鋼法蘭減壓閥Y42X-16P的結構、工作原理、應用領域以及優缺點進行詳細的分析和介紹。
一、Y42X-16P不銹鋼法蘭水用減壓閥技術參數的結構
不銹鋼法蘭減壓閥Y42X-16P主要由閥體、閥蓋、閥座、閥瓣、彈簧、調節螺釘?shù)炔考M成。閥體采用不銹鋼材料制成，具有耐腐蝕、耐高壓等特點。閥座和閥瓣采用軟密封結構，能夠有效地防止泄漏。彈簧和調節螺釘則用于調節閥門的開啟程度和減壓效果。
二、不銹鋼法蘭減壓閥Y42X-16P的工作原理
不銹鋼法蘭減壓閥Y42X-16P的工作原理是通過閥瓣和彈簧的相互作用，實現對流體壓力的調節。當流體通過閥門時，閥瓣受到流體壓力的作用而向上移動，此時彈簧被壓縮。當流體壓力超過設定值時，閥瓣在彈簧的作用下向下移動，減小閥門的開口程度，從而降低流體壓力。通過調節螺釘，可以改變彈簧的壓縮量，進而調節閥門的減壓效果。
三、Y42X-16P不銹鋼法蘭水用減壓閥技術參數的應用領域
不銹鋼法蘭減壓閥Y42X-16P廣泛應用于各種工業領域，如石油化工、電力、冶金、制藥等。在這些領域中，流體壓力的穩定對于設備的正常運行至關重要。不銹鋼法蘭減壓閥Y42X-16P能夠有效地調節流體壓力，保證系統的穩定運行，提高生產效率和設備安全性。
四、Y42X-16P不銹鋼法蘭水用減壓閥技術參數的優缺點
1. 優點：
（1）結構緊湊、外形美觀，安裝方便，維護簡單；
（2）采用不銹鋼材料制成，具有耐腐蝕、耐高壓等特點；
（3）軟密封結構，能夠有效地防止泄漏；
（4）調節范圍廣，能夠滿足不同流體壓力的需求；
（5）可根據需要調整減壓效果，靈活性高。
2. 缺點：
（1）對流體介質的要求較高，不適用于含有大量雜質或顆粒的流體；
（2）彈簧和調節螺釘?shù)炔考资艿礁g和磨損，需要定期更換；
（3）在高壓、高溫等惡劣環境下，可能會出現性能不穩定或失效的情況。
五、Y42X-16P不銹鋼法蘭水用減壓閥技術參數總結
不銹鋼法蘭減壓閥Y42X-16P作為一種重要的流體控制設備，具有的結構和功能，在各種工業領域中發揮著重要作用。了解其結構和工作原理，以及應用領域和優缺點，對于正確使用和維護該設備具有重要意義。在實際應用中，需要根據具體的使用環境和需求，選擇合適的減壓閥型號和參數，以保證系統的穩定運行和生產效率的提高。同時，也需要注意設備的維護和保養，及時更換磨損部件，避免出現故障和安全隱患。
二、Y42X-16P不銹鋼法蘭水用減壓閥技術參數的工作原理
Y42X型直接作用彈簧薄膜式減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。
三、Y42X-16P不銹鋼法蘭水用減壓閥技術參數的產品特點
在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。用于設備管道以及城市建筑,高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。,自來水減壓閥本系列減壓閥屬于先導活塞式減壓閥.由主閥和導閥兩部分組成.主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
Y42X-16P不銹鋼法蘭水用減壓閥技術參數選用
1.減壓閥的進口壓力波動應控制在進口壓力給定值的80-105，如超過該范圍水管減壓閥的性能會受影響。
2.通常水用減壓閥的閥后壓力Pc 應小于閥前壓力的0.5 倍即Pc<0.5P1。彈簧活塞式減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用超出范圍應更換彈簧。
3.在介質工作溫度高的場合般選用先導式活塞式減壓閥或先導式波紋管減壓閥。
4.介質為空氣或水液體的場合一般宜選用直接作用薄膜式水減壓閥或先導式薄膜式減壓閥。
5.介質為蒸汽的場合宜選用先導活塞式減壓閥或波紋管式減壓閥。
6.為了操作、調整和維修的方便減壓閥一般應安裝在水平管道上。
Y42X-16P不銹鋼法蘭水用減壓閥技術參數
| Y42X水用減壓閥性能參數 | |||
| 公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | 0℃-80℃ | ||
| Y42X水用減壓閥量系數(Cv) | ||||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 | |
Y42X水用減壓閥零部件材料 | ||||||||||||||||||
| 零件名稱 | 零件材料 | |||||||||||||||||
| 閥體 閥蓋 底蓋 | WCB | |||||||||||||||||
| 閥座 | 2Cr13 | |||||||||||||||||
| 閥瓣 | 2Cr13 | |||||||||||||||||
| 閥桿 | 2Cr13 | |||||||||||||||||
| 缸套 | 2Cr13/25(鍍硬鉻) | |||||||||||||||||
| 活塞 | 2Cr13 | |||||||||||||||||
| O型圈 | 丁晴橡膠 | |||||||||||||||||
| 密封圈 | 丁晴橡膠 | |||||||||||||||||
| 膜片 | 夾織物丁晴橡膠 | |||||||||||||||||
| 調節彈簧 | 60Si2Mn | |||||||||||||||||

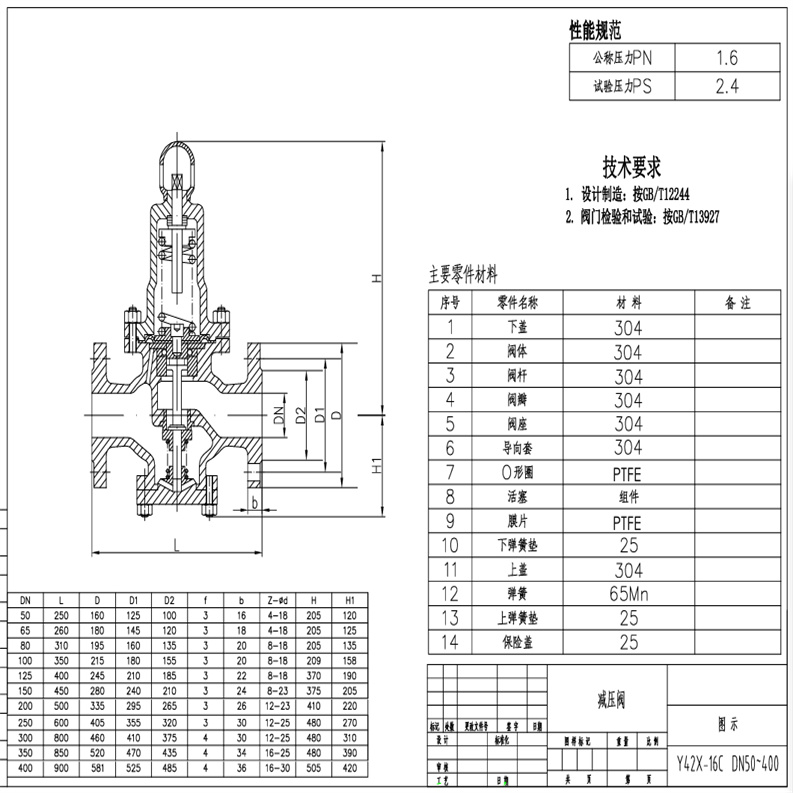

| Y42X水用減壓閥外形及結構尺寸 | ||||
| 公稱通徑DN | 外形尺寸 | |||
| L | H | Hl | ||
| 15 | 160 | 265 | 100 | |
| 20 | 160 | 265 | 100 | |
| 25 | 180 | 285 | 110 | |
| 32 | 200 | 285 | 110 | |
| 40 | 220 | 320 | 120 | |
| 50 | 250 | 320 | 120 | |
| 65 | 280 | 335 | 140 | |
| 80 | 310 | 425 | 165 | |
| 100 | 350 | 445 | 185 | |
| 125 | 400 | 590 | 225 | |
| 150 | 450 | 625 | 260 | |
| 200 | 500 | 680 | 280 | |
| 250 | 650 | 855 | 335 | |
| 300 | 800 | 935 | 385 | |
| 350 | 850 | 1015 | 430 | |
| 400 | 900 | 1095 | 455 | |
| 450 | 900 | 1165 | 500 | |
| 500 | 950 | 1205 | 525 | |
活套法蘭的定義及其應用場景
活套法蘭，也被稱為可活動法蘭片，是給排水配件中常見的元件，特別是在伸縮節上，其應用尤為廣泛。在出廠時，伸縮節的兩端通常已各裝有一片法蘭，這些法蘭可與工程中的管道和設備通過螺栓進行直接連接。
022.Y42X-16P不銹鋼法蘭水用減壓閥技術參數法蘭與管道的連接方式及焊接位置
法蘭的種類繁多，常見的包括平焊法蘭、對焊法蘭（長頸法蘭）和活套法蘭等。平焊法蘭適用于中低壓環境，其連接方式為插焊，需在法蘭兩側進行焊接，且焊接深度應距離法蘭密封面2-5mm。對焊法蘭則可直接進行對焊連接。而活套法蘭則采用螺栓連接方式，無需進行焊接。
值得注意的是，某些管件和器材本身已自帶法蘭盤，這也屬于法蘭連接范疇。根據不同的壓力等級，法蘭可分為螺紋連接（絲接）和焊接兩種類型。低壓小直徑管道通常采用絲接法蘭，而高壓和低壓大直徑管道則多選用焊接法蘭。此外，不同壓力等級的法蘭盤在厚度、螺栓直徑及數量上均有所差異。同時，法蘭墊的選擇也至關重要，它依據壓力等級而定，材料可能包括石棉墊、金屬墊等。
由于法蘭連接方式簡便且能承受較大壓力，因此在工業管道領域得到廣泛應用。
033.Y42X-16P不銹鋼法蘭水用減壓閥技術參數法蘭式的定義與特點
法蘭，作為連接閥門與管道的重要組件，通過螺栓連接實現兩者的緊密結合。當閥門與管道相連結時，其連接處會設計成均布螺栓孔的形式，這樣的連接方式即為法蘭式。其特點在于結構簡單、拆卸方便，且能夠確保連接的穩固性和密封性。
在管道工程中，閥門與管道或機器設備的連接通常采用法蘭連接方式，這種連接方式被統稱為法蘭式。通過這種方式，可以確保連接的穩固性和密封性。在管道工程中，法蘭的種類繁多，根據不同的壓力等級和用途選擇不同的法蘭。例如，低壓管道可以使用絲接法蘭，而4公斤以上的壓力則使用焊接法蘭。兩片法蘭盤之間加入密封墊片，然后用螺栓緊固。
044.法蘭連接詳解
法蘭連接，作為管道施工中的一項關鍵技術，通過將兩個管道、管件或器材各自固定在法蘭盤上，并利用法蘭墊與螺栓進行緊固，從而實現它們的順暢連接。值得注意的是，某些管件和器材本身已自帶法蘭盤，這也屬于法蘭連接范疇。
055.法蘭的定位作用
法蘭在管道施工中扮演著至關重要的角色，它不僅用于連接兩個管道、管件或器材，還發揮著定位的關鍵作用。以油缸的安裝為例，法蘭安裝方式被廣泛采用。具體來說，就是在油缸四周打設四個對稱的孔，中間再設計一個與油缸外徑相同的大孔，然后通過一個長方體部件（即法蘭）將其套在油缸上，進行焊接或其他固定方式連接。
066.孔板法蘭的連接方式
孔板法蘭的連接方式別于普通的法蘭。它涉及到將兩個管道、管件或器材分別固定在各自的法蘭盤上，隨后在兩個法蘭盤之間加入法蘭墊，并利用螺栓進行緊固，從而完成連接過程。
077Y42X-16P不銹鋼法蘭水用減壓閥技術參數確保無滲漏的關鍵要點
法蘭必須具備足夠的強度，以確保在緊固過程中不會發生變形。同時，其密封面必須保持平整且清潔，安裝前應清理油污和銹斑。
密封墊應具備出色的耐油性、抗老化性，以及適當?shù)膹椥院蜋C(jī)械強度。在安裝過程中，需根據連接處的形狀選擇合適截面和尺寸的密封墊，并確保正確安放。
緊固法蘭時，應確保力度均勻一致，同時控制膠墊的壓縮量在約1/3左右。
088.Y42X-16P不銹鋼法蘭水用減壓閥技術參數法蘭標記詳解與實例展示
法蘭的標記應遵循一系列標準，包括公稱通徑、公稱壓力、密封面形式代號、配用的鋼管系列代號（若配用米制管，則標記為“系列2"，若配用英制管則不標記），以及標準編號。
請注意，機械部標準默認管子外徑為系列2。此外，對焊法蘭的分類包括A型凸面、B型凹面、C型榫面和D型槽面。
化工部標準推薦采用HG20592作為統一標準號進行標記。此外，標記中還包括了法蘭類型代號、公稱通徑、公稱壓力、密封面形式代號、材料牌號以及其它相關信息。對于不同類型的法蘭和不同的應用場景，標記方法可能會有所不同。在實際使用時，請根據具體情況選擇合適的標記方法。
安裝Y42X-16P不銹鋼法蘭水用減壓閥技術參數的步驟如下：
一、確定安裝位置：
首先確定減壓閥的最佳安裝位置，通常在靠近水源的地方，如主管道上。
二、準備工具和材料：
準備好需要的工具和材料，如扳手、管夾等。
三、清理管道：
將管道用清水沖洗干凈，確保沒有殘留物。
四、安裝減壓閥：
將減壓閥的進口端與管道連接，使用扳手將其緊固。
五、連接出水管道：
將減壓閥的出口端與所需的出水管道連接，也要使用扳手進行緊固。
六、管道固定：
使用管夾將管道固定好，確保不會松動或搖晃。
七、測試和調節：
打開水源，觀察減壓閥是否正常工作?？梢酝ㄟ^(guò)調節減壓閥上的調節鈕來調整壓力。
八、檢查漏水：
仔細檢查安裝點周?chē)欠裼新┧F(xiàn)象，如果有，需要重新檢查緊固和連接的部分。
完成以上步驟后，減壓閥就安裝好了。在安裝減壓閥之前，建議先仔細閱讀減壓閥的使用說明書，確保了解其正確的安裝和使用方法。
